Erstes Review

Das Ethernet-Protokoll

Das vom Ethernet verwendete Protokoll wird als Carrier Sense Multiple Access with Collision Detect (CSMA/CD) bezeichnet. Das Prinzip dazu ist folgendes:

Bevor ein Ethernet-Teilnehmer versucht, eine Nachricht zu senden, überprüft er, ob jemand anderes bereits aktiv ist. Falls ja, so wird so lange gewartet, bis die Leitung frei ist. Ansonsten wird sofort gesendet. Sollten durch Zufall mehrere Stationen gleichzeitig senden, so nennt man das "Collision". Dies wird sofort erkannt, da die gesendeten Daten sofort mit den am Kabel anliegenden Daten verglichen werden. Dann wird der Sendevorgang sofort unterbrochen und nach einer gewissen Zeit, die mittels Zufallsgenerator bestimmt wird, nochmals versucht zu senden.

Die Paketgröße beträgt min. 64 Byte, der Datenteil darf max. 1500 Bytes betragen.

Vorteil:
- genormtes Protokoll (IEEE 802.3)
- Einfache Verkabelung
- Möglichkeit von Broadcast und Multicast
- Rel. einfaches Protokoll
Nachteil:
- Kollisionen bei höheren Übertragungsraten (ab ca. 30% Auslastung)

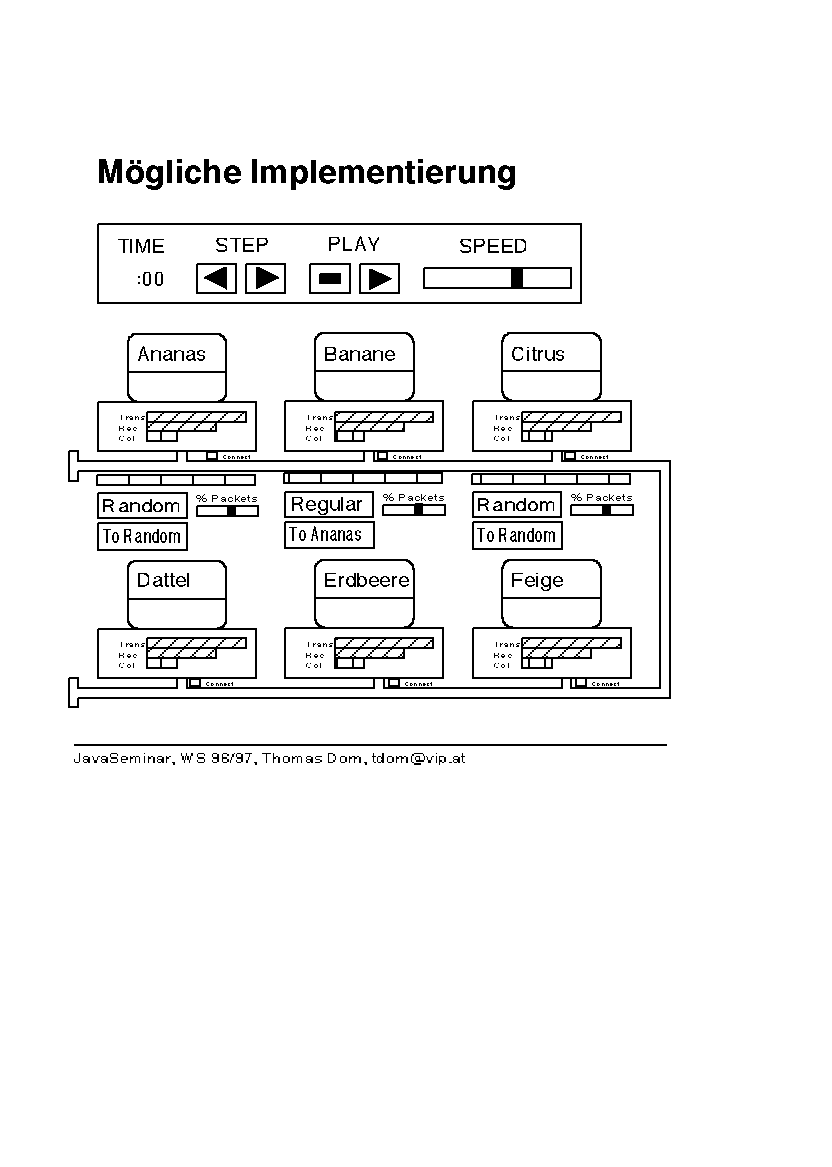

Realisierung

Simulation mit 6 Stationen, die wahlweise abschaltbar sind
Bestückung jeder Station mit Paketen (Jam, Collision etc.)
Einzelschrittmodus oder automatischer Ablauf
Visualisierung des gesendeten Paketes
Visualsierung von Transmit, Receive und Collision
Wegen Singelstep vor und zurück zyklische Abarbeitung
Alle Interaktion mittels Gadgets
Alle Einstellungen immer sichtbar
Implementierung als Java-Applet
